齿式联轴器与膜片联轴器的区别

在各类机械传动系统中，联轴器是连接主动轴与从动轴、传递转矩与转速的核心基础部件，同时能够弥补两根转轴安装过程中产生的位置偏差，缓冲设备运行过程中的振动冲击，保障整套传动系统稳定运转。齿式联轴器与膜片联轴器都是工业领域应用范围极广的挠性联轴器，二者均可适配存在轴系偏移的传动场景，但依托截然不同的传动结构与形变原理，两款产品在运行特性、适配工况、运维成本、传动精度等方面存在明显区别，在实际设备选型中，需要结合设备转速、负载特性、运行环境以及运维条件合理区分，从而匹配更优的传动方案。

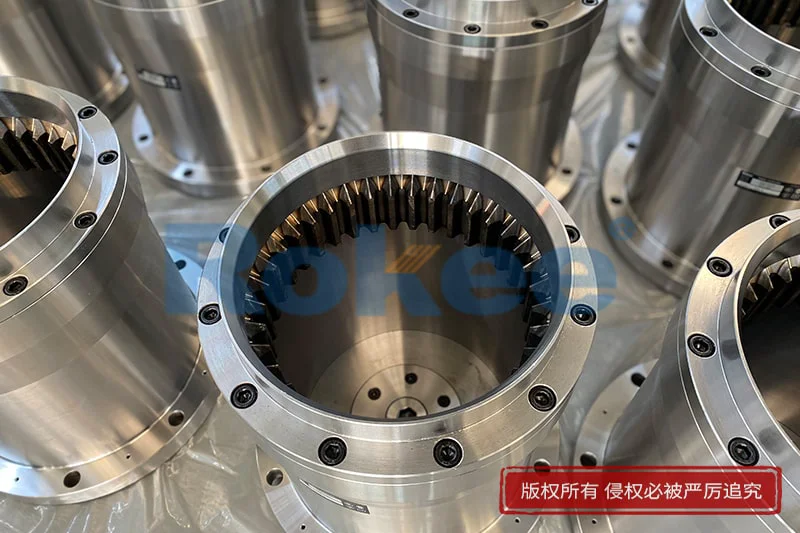

从基础结构与传动原理来看，两款联轴器有着本质区别。齿式联轴器属于依靠机械啮合实现动力传递的挠性部件，整体主要由两个带有外齿结构的半联轴器以及配套的内齿套筒组合而成，依靠内外齿面的相互咬合完成转矩传递，工作过程中内外齿之间会产生相对滑动与滚动摩擦。为了提升偏移补偿能力，目前工业常用的齿式联轴器大多采用鼓形齿结构，优化齿面接触状态，缓解齿面局部应力集中的问题。膜片联轴器则完全摒弃了齿轮啮合的传动形式，依靠多层金属弹性膜片作为核心形变补偿元件，两端轴毂通过螺栓分别与膜片组紧固连接，动力直接通过螺栓与膜片完成传递，运行过程中依靠金属膜片自身的弹性微变形，抵消转轴之间的各类位置偏差，整个传动结构内部不存在相互摩擦的运动副。

轴系位移补偿能力是联轴器的核心性能指标，两款产品在径向、角向、轴向三类位移补偿表现各有优劣。齿式联轴器凭借齿面之间的间隙配合，能够同时兼容较大的径向偏移、角向偏移以及轴向窜动，综合位移补偿空间更大，对于现场安装精度不足、设备机架长期受力形变导致轴系偏差偏大的工况有着良好的适配性。不过齿面摩擦的特性决定了其在补偿位移时，会产生一定的附加轴向力，会间接增加两端轴承的运行负荷。膜片联轴器依靠金属薄片的弹性形变补偿偏差，角向位移补偿表现优异，传动过程中产生的附加载荷更小，对设备轴承的影响更为微弱，但受限于金属膜片本身的形变极限，其径向位移补偿能力弱于齿式联轴器，轴向位移补偿范围也相对有限，更适合轴系偏移量较小、安装精度达标的传动系统。

在运行转速、传动精度与振动噪声表现上，二者的差距更为直观。齿式联轴器存在齿面摩擦间隙，运行过程中无法实现无间隙传动，低速重载工况下影响较小，但是随着转速提升，齿面间隙会引发周期性冲击，产生明显的运行噪音与振动，动平衡性能存在一定短板，不适用于超高转速、高精度传动场景。膜片联轴器整体结构无传动间隙，运行全程可以实现无背隙传动，动平衡性能优良，能够适配高转速连续运行工况，运行过程中几乎无摩擦冲击，整机振动与噪音水平更低，传动同步性更好，能够精准传递转速与转矩，适合对传动精度要求较高的精密传动设备。

运维需求与全周期使用成本，是工业设备选型中不可忽视的关键因素，这也是两款联轴器贴合现场实际使用的差异点。齿式联轴器内部存在大量相互摩擦的齿面，必须配备密封结构并填充润滑脂，依靠润滑介质降低齿面磨损、缓冲啮合冲击，需要按照设备运行时长定期补充润滑油脂，同时检查密封件老化情况，避免油脂泄漏导致齿面快速磨损失效，日常运维频次相对较高，长期运维需要投入人工与耗材成本。膜片联轴器为全干式传动结构，内部无任何摩擦运动副，无需加注润滑介质，也不需要配套复杂的密封组件，安装完成后基本可以实现免维护运行，大幅减少了后期运维的人工成本与停机检修时间，同时也避免了润滑油脂泄漏污染设备周边工况环境的问题，在洁净生产车间、化工无尘场景中优势显著。

结合负载工况与适用设备来看，二者的应用场景形成明显互补。齿式联轴器齿面接触面积大，整体结构承载能力突出，能够承受较大的冲击负载与波动载荷，适合低速、重载、工况恶劣的重工业设备，例如矿山破碎设备、冶金轧钢设备、大型输送机械等，这类设备负载波动大、安装偏差难以精准校准，齿式联轴器的大补偿能力与高承载性可以充分发挥作用。膜片联轴器抗冲击载荷能力相对偏弱，无法适配剧烈冲击的重载工况，但凭借高精度、低振动、免维护、高转速的优势，广泛应用于风机、水泵、汽轮机、精密化工传动设备以及各类高速动力传输装置，这类设备追求运行稳定性与传动精度，同时要求设备尽量减少停机维护时间。

在使用寿命与失效形式上，两款联轴器也存在不同特征。齿式联轴器主要损耗部位为齿面，长期摩擦、润滑失效、过载冲击都会造成齿面磨损、点蚀甚至断齿，失效过程具备渐进性，可以通过定期检修提前排查隐患。膜片联轴器的核心损耗为金属膜片，长期交变形变会引发膜片疲劳开裂，失效具有突发性，一旦膜片破损会直接导致传动中断，不过正常工况下，膜片无摩擦损耗，稳定运行周期远高于免维护状态下的齿式联轴器。

总而言之，齿式联轴器胜在大位移补偿、高承载能力与强抗冲击性能，适配恶劣重载工况，但是需要定期维护、传动精度有限；膜片联轴器胜在高精度、低振动、免维护、适配高转速工况，运行更加洁净稳定，但是位移补偿能力和抗冲击性能存在短板。在实际机械设计与设备改造选型过程中，无需单纯判定两款产品优劣，只需围绕设备转速、负载特性、安装条件、运维条件以及现场环境综合考量，就能选出适配工况的联轴器，保障整套传动系统长期平稳高效运行。
