WGT鼓形齿式联轴器对中要求

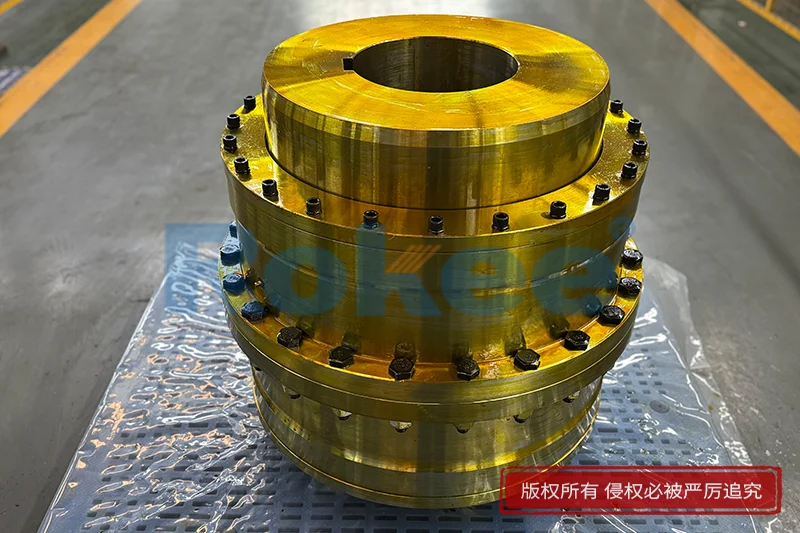

在工业传动系统中，WGT鼓形齿式联轴器凭借其优异的扭矩传递能力、良好的偏差补偿性能，广泛应用于风机、泵、减速机等旋转设备的轴系连接。轴系对中作为联轴器安装与运维的核心环节，直接决定设备运行稳定性、部件使用寿命及传动效率。若对中精度不达标，即便联轴器本身质量合格，也会引发振动异常、能耗增加等一系列问题。

对中精度的核心要求源于WGT鼓形齿式联轴器的结构特性与传动原理。该类型联轴器通过鼓形齿与齿套的啮合实现动力传递，其鼓形齿设计虽能补偿一定程度的轴向、径向和角向偏差，但这种补偿能力存在明确极限。超过允许范围的偏差会破坏齿面均匀啮合状态，导致局部接触应力剧增，加剧齿面磨损、剥落甚至断齿，同时还会给轴系轴承施加额外径向和轴向力，缩短轴承使用寿命，引发密封件泄漏等连锁故障。根据相关技术规范，WGT鼓形齿式联轴器对中精度需满足：径向偏差一般不超过0.05-0.10mm，轴向偏差不超过0.05-0.08mm，角向偏差不超过0.2°，具体数值需结合设备转速、公称扭矩及工况条件精准匹配。对于高速重载工况，需进一步提高精度要求，例如转速超过3000r/min时，径向偏差应控制在0.02mm以内，角向偏差不超过0.1°。

明确对中偏差的类型是实现精准对中的前提。WGT鼓形齿式联轴器连接的两轴系，常见对中偏差可分为三类：一是径向偏差，即两轴中心线平行但不同心，表现为联轴器两端外圆面存在径向位移；二是角向偏差，即两轴中心线相交但不平行，导致联轴器端面出现"张口"间隙不均；三是综合偏差，即同时存在径向和角向偏差，这种情况在工业现场更为常见。不同偏差类型对传动系统的影响存在差异：径向偏差过大易导致齿面沿齿宽方向接触不均，角向偏差则会造成齿面沿齿高方向偏载，而综合偏差会叠加两种损伤效应，加速部件失效。因此，对中调整需针对不同偏差类型采取针对性措施，确保两轴达到"外圆同心、端面平行"的理想状态。

对中作业的实操控制需遵循"准备-测量-调整-复核"的闭环流程，每个环节的细节把控直接影响对中精度。在准备阶段，需完成三项核心工作：一是清理与检查，彻底清除联轴器端面、轴颈表面的油污、锈迹和毛刺，检查齿面是否存在损伤、裂纹等缺陷，确保连接螺栓、螺母等紧固件规格匹配、螺纹完好；二是工具校准，对百分表、千分表、激光对中仪等测量工具进行精度校准，避免因工具误差导致测量结果失真；三是状态确认，确保设备底座固定牢固，无松动或变形，同时考虑设备运行后的热膨胀效应，在冷态对中时预留合理补偿量。

测量环节需根据设备精度要求选择合适的测量方法。对于中低速、精度要求一般的工况，可采用直尺-塞尺法，通过直尺贴合联轴器外圆判断径向偏差，用塞尺测量端面间隙差值判断角向偏差，该方法操作简便但误差较大，适合初步粗对中。对于精度要求较高的场景，应采用百分表法（双架双表法），将百分表固定在稳定表架上，分别测量联轴器径向和端面跳动量，通过多方位读数计算偏差值，测量精度可达0.01mm级别。大型复杂设备或高速重载工况则建议采用激光对中仪，利用激光信号的高精度定位特性，直接获取径向、角向偏差数据并给出调整建议，大幅提升对中效率与精度。

调整环节需遵循"先角向、后径向"的原则逐步优化。角向偏差调整通过增减电机或设备轴承座下的垫片实现，垫片材质优先选用不锈钢或铜质，厚度精度控制在±0.01mm，调整时需根据测量的端面间隙差值，计算单侧垫片增减量，确保两端端面间隙均匀。径向偏差调整则通过平移电机或负载设备实现，调整过程中需反复测量，避免因平移操作引发角向偏差二次变化。螺栓紧固是调整后的关键步骤，需采用扭矩扳手按对角交叉顺序均匀拧紧，确保联轴器受力平衡，防止局部应力集中导致偏差回弹。

对中完成后需进行复核验证，确保精度符合要求。复核分为静态复核和动态复核：静态复核通过再次测量联轴器径向、端面跳动量，确认偏差值在允许范围内；动态复核则在设备空载、负载不同工况下，监测轴系振动、噪声及轴承温度变化，若出现振动超标、温度异常升高等情况，需重新检查对中精度并调整。此外，在设备长期运行过程中，还需定期开展对中精度复检，因为基础沉降、螺栓松动、部件磨损等因素都会导致对中状态发生变化，及时发现并纠正偏差可有效降低设备故障风险。

WGT鼓形齿式联轴器的对中要求核心是控制径向、轴向和角向偏差在允许范围，实现两轴精准同轴。工业现场作业需结合设备工况选择合适的测量方法，严格遵循"准备-测量-调整-复核"流程，注重细节把控与过程验证。精准的对中作业不仅能充分发挥WGT鼓形齿式联轴器的传动优势，还能显著延长设备使用寿命、降低能耗与维修成本，为传动系统稳定高效运行提供坚实保障。
