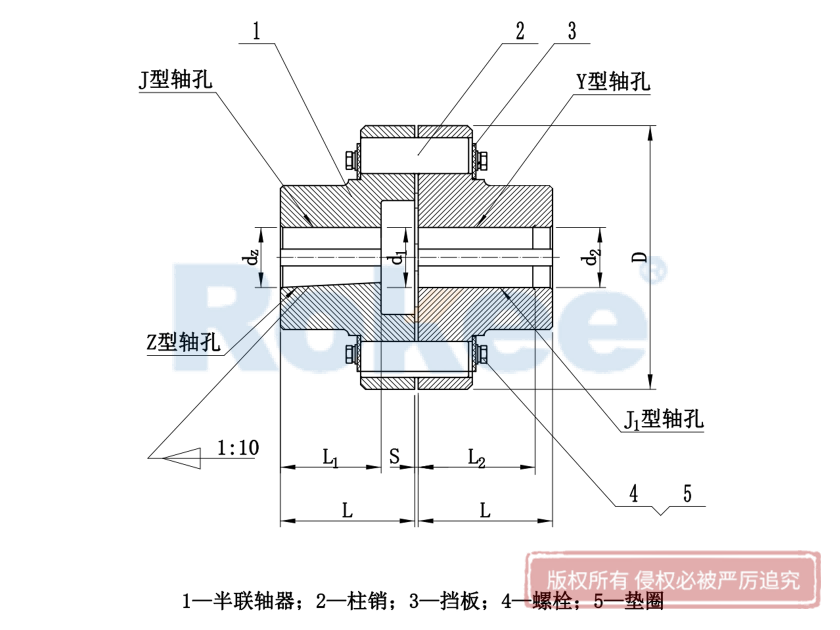

LX(HL)弹性柱销联轴器

LX（HL）弹性柱销联轴器是这一系列的基本形式。

型号	原型号	公称扭矩 N ·m	许用转速 rpm	轴孔直径 mm	轴孔长度mm			D	S	许用补偿量			转动惯量 kg ·m²	重量 kg
				轴孔直径 mm	Y型	J、J₁、Z型		D	S	轴向	径向	角向
				d₁、d₂ 、d_z	L	L₁	L	mm				角向
LX1	HL1	250	8500	12、14	32	27	32	90	2.5	±0.5	0.15	≤0°30'	0.002	2
				16、18、19	42	30	42
				20、22、24	52	38	52
LX2	HL2	560	6300	20、22、24	52	38	52	120	2.5	±1	0.15		0.009	5
				25、28	62	44	62
				30、32、35	82	60	82
LX3	HL3	1250	4750	30、32、35、38	82	60	82	160	2.5	±1	0.15		0.026	8
LX3	HL3	1250	4750	40、42、45、48	112	84	112	160	2.5	±1	0.15		0.026	8
LX4	HL4	2500	3870	40、42、45、48、50、55、56	112	84	112	195	3	±1.5	0.15		0.109	22
LX4	HL4	2500	3870	60、63	142	107	142	195	3	±1.5	0.15		0.109	22
LX5	HL5	3150	3450	50、55、56	142	107	142	220	3	±1.5	0.15		0.191	30
LX5	HL5	3150	3450	60、63、65、70、71、75	142	107	142	220	3	±1.5	0.15		0.191	30
LX6	HL6	6300	2720	60、63、65、70、71、75、80	142	107	142	280	4	±2	0.20		0.543	53
LX6	HL6	6300	2720	85	172	132	172	280	4	±2	0.20		0.543	53
LX7	HL7	11200	2360	70、71、75	142	107	142	320	4	±2	0.20		1.314	98
				80、85、90、95	172	132	172
				100、110	212	167	212
LX8	HL8	16000	2120	80、85、90、95	212	167	212	360	5	±2	0.20		2.023	119
LX8	HL8	16000	2120	100、110、120、125	212	167	212	360	5	±2	0.20		2.023	119
LX9	HL9	22400	1850	100、110、120、125	212	167	212	410	5	±2	0.20		4.386	197
LX9	HL9	22400	1850	130、140	252	202	252	410	5	±2	0.20		4.386	197
LX10	HL10	35500	1600	110、120、125	212	167	212	480	6	±2.5	0.25		9.760	322
				130、140、150	252	202	252
				160、170、180	302	242	302
LX11	HL11	50000	1400	130、140、150	252	202	252	540	6	±2.5	0.25		20.05	520
				160、170、180	302	242	302
				190、200、220	352	282	352
LX12	HL12	80000	1220	160、170、180	302	242	302	630	7	±2.5	0.25		37.71	714
				190、200、220	352	282	352
				240、250、260	410	330	一
LX13	HL13	125000	1080	190、200、220	352	282	352	710	8	±3	0.25		71.37	1057
				240、250、260	410	330	一
				280、300	470	380	一
LX14	HL14	180000	950	240、250、260	410	330	一	800	8	±3	0.25		170.6	1956
				280、300、320	470	380	一
				340	550	450	一

在现代工业机械的传动体系中，联轴器作为衔接主动端与从动端、传递动力的核心部件，直接影响整套设备的运行稳定性、使用寿命与运维成本。HL弹性柱销联轴器凭借成熟的结构设计、均衡的综合性能与广泛的工况适配性，成为通用机械传动领域中应用十分普遍的柔性传动部件，适配各类中低速、中等载荷的工业传动场景，为机械设备的平稳运转提供可靠保障。

LX联轴器整体构造简洁规整，核心组成部分包含两个对称布置的凸缘式半联轴器、多根非金属弹性柱销以及配套限位挡板，各部件配合紧密且拆装便捷。半联轴器多采用高强度铸钢或铸铁材质加工成型，整体刚性充足，能够稳定承载传动过程中的扭矩载荷，不易出现变形、开裂等问题。核心传动与缓冲部件为非金属弹性柱销，主流材质为耐磨尼龙、聚氨酯等高分子材料，这类材料兼具良好的弹性形变能力、耐磨性与抗疲劳性，是实现柔性传动、缓冲减振的关键结构。限位挡板主要用于固定柱销位置，避免设备运行过程中柱销发生偏移、脱落，保障传动结构的完整性与稳定性。整套设备无复杂精密构件，结构设计贴合工业实用需求，生产制造难度较低，适配规模化工业生产与批量应用。

其动力传递原理贴合柔性传动的核心逻辑，运行过程中，主动端半联轴器随驱动设备转动，通过均匀分布的弹性柱销带动从动端半联轴器同步运转，以此完成扭矩与转速的平稳传递。在动力传输过程中，弹性柱销会根据设备运行状态产生适度的剪切与压缩形变，这种柔性形变特性赋予了联轴器多重适配能力，可有效补偿传动过程中出现的轴向、径向以及角度偏差。机械设备在安装调试过程中，难以实现两根传动轴的绝对对中，长期运行后受设备震动、机架沉降、部件磨损等因素影响，轴系偏差会逐步显现，而该联轴器的弹性结构能够适配这类轻微偏差，避免刚性传动带来的应力集中问题，大幅降低轴系、轴承、齿轮等核心部件的磨损速率。

相较于传统刚性传动部件，HL联轴器的使用优势十分突出。首先是优异的减振缓冲性能，设备启停、载荷波动以及工况切换时产生的冲击震动，可通过弹性柱销的形变有效吸收、衰减，阻断震动在传动系统中的传递，弱化设备运行噪音，让传动过程更加平稳柔和，有效改善机械设备的运行工况，延长整机使用寿命。其次是安装与维护的便捷性，日常检修、部件更换时，无需拆解移动两侧的传动轴体，仅需拆除限位挡板即可完成弹性柱销的更换作业，运维流程简单，耗时较短，能够有效减少设备停机时长，提升工业生产的连续性。同时，该部件适配性极强，可根据不同的传动扭矩、转速需求，匹配不同规格的柱销与联轴器主体，适配各类通用机械传动场景。

在工况适配层面，LX弹性柱销联轴器更适合中低速、中等载荷、存在频繁启停与轻微冲击的传动场景，在冶金、矿山、建材、化工、通用机床、输送设备等行业应用广泛。各类输送机械设备的传动系统载荷波动频繁，启停频次高，该联轴器的柔性缓冲特性可有效抵御频繁工况切换带来的传动冲击；普通机床、风机、水泵等通用设备的日常运行工况稳定，对传动平稳性要求较高，借助该联轴器的对中补偿能力，可有效规避轴系偏差引发的设备异响、抖动、部件磨损等问题；建材与化工行业的各类传动设备，运行环境粉尘多、工况复杂，其简洁耐用的结构能够适应恶劣作业环境，不易受轻微粉尘、潮湿环境影响，保持稳定的传动性能。

任何机械部件的稳定运行都离不开规范的安装与日常维护，HL弹性柱销联轴器也不例外。安装阶段需严格把控传动轴的对中精度，将轴系偏差控制在合理范围，避免偏差过大导致弹性柱销长期处于超负荷形变状态，提前出现老化、破损问题。安装完成后需检查限位挡板的固定状态，确保柱销定位牢固，无松动偏移隐患。日常运维过程中，需定期检查柱销的磨损、老化、变形情况，一旦发现柱销开裂、磨损严重、弹性衰减，需及时进行更换，防止柱销失效引发传动卡顿、设备故障。同时需保持联轴器运行区域的清洁，避免硬质杂质进入联轴器间隙，防止杂质摩擦挤压部件，造成结构损伤。定期的检修维护能够有效保障联轴器的传动效率，延长部件使用寿命，规避设备突发故障。

从工业传动的实用性与经济性角度来看，LX弹性柱销联轴器兼顾传动稳定性、工况适配性与运维低成本的核心优势。其刚性主体保障了扭矩传递的高效性，弹性部件赋予了传动系统柔性缓冲与偏差补偿能力，平衡了传动强度与运行柔性，既解决了刚性联轴器无缓冲、易损设备的弊端，又规避了部分精密柔性联轴器结构复杂、运维成本高、工况适配性弱的问题。在绝大多数通用工业传动场景中，无需复杂的调试与养护，即可长期保持稳定的工作状态，适配工业化批量生产与常态化连续作业需求。

随着工业机械朝着平稳化、高效化、低损耗的方向持续发展，传动部件的适配性与耐用性愈发受到重视。HL弹性柱销联轴器凭借成熟可靠的结构设计、扎实的性能表现、便捷的运维优势，始终在通用传动部件中占据重要地位。未来依托材料工艺的持续升级，其弹性部件的耐磨性、抗疲劳性与耐温性将进一步提升，可适配更多复杂严苛的工业工况，持续为各类机械设备的稳定、高效、低噪运行提供坚实的传动支撑，成为工业传动体系中不可或缺的基础部件。
