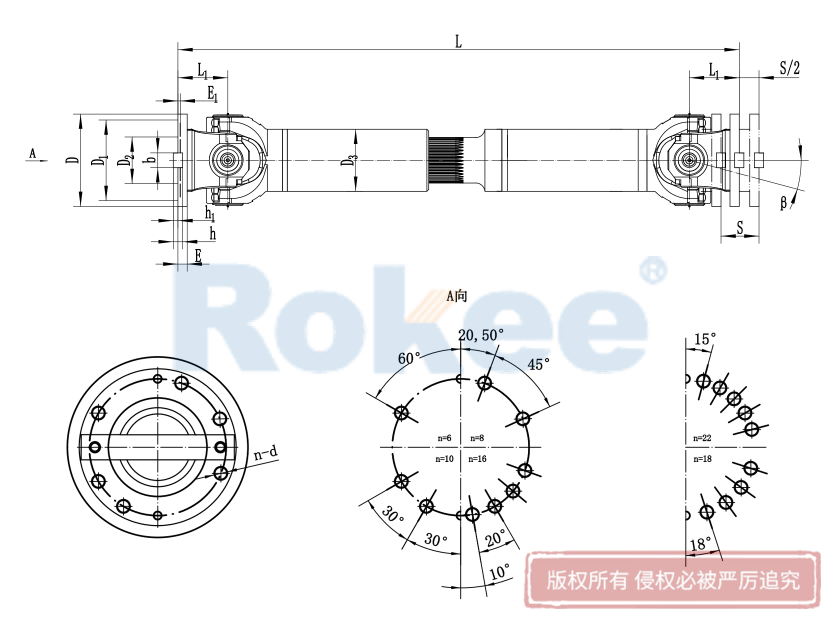

型号 | 回转 直径 D mm | 公称 转矩 Tn kN ·m | 脉动 疲劳 转矩 Tp kN ·m | 交变 疲劳 转矩 Tf kN ·m | 轴线 折角 β(°) | 伸缩量 s mm | 尺寸mm | 转动惯量kg ·m2 | 质量kg | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Lmin | D1 | D2 (H7) | D3 | E | E1 | bxh | h1 | L1 | Nxd | Lmin mm | 增长 100mm | Lmin mm | 增长 100mm | |||||||
SWP160A | 160 | 20 | 14 | 10 | ≤15 | 50 | 655 | 140 | 95 | 121 | 15 | 4 | 20×12 | 6 | 90 | 6xφ13 | 0.167 | 0.008 | 52 | 2.5 |
SWP180A | 180 | 28 | 20 | 14 | ≤15 | 60 | 760 | 155 | 105 | 127 | 15 | 4 | 24×14 | 7 | 105 | 6xφ15 | 0.304 | 0.012 | 75 | 3.4 |
SWP200A | 200 | 40 | 28 | 20 | ≤15 | 70 | 825 | 175 | 125 | 140 | 17 | 5 | 28×16 | 8 | 120 | 8×φ15 | 0.490 | 0.016 | 98 | 3.8 |
SWP225A | 225 | 56 | 40 | 28 | ≤15 | 80 | 950 | 196 | 135 | 168 | 20 | 5 | 32×18 | 9 | 145 | 8xφ17 | 0.916 | 0.039 | 143 | 6.2 |
SWP250A | 250 | 80 | 56 | 40 | ≤15 | 90 | 1055 | 218 | 150 | 219 | 25 | 5 | 40×25 | 12.5 | 165 | 8xφ19 | 1.763 | 0.079 | 226 | 7.2 |
SWP285A | 285 | 112 | 78 | 56 | ≤15 | 100 | 1200 | 245 | 170 | 219 | 27 | 7 | 40×30 | 15 | 180 | 8xφ21 | 3.193 | 0.099 | 313 | 9.4 |
SWP315A | 315 | 160 | 112 | 80 | ≤15 | 110 | 1330 | 280 | 185 | 273 | 32 | 7 | 40×30 | 15 | 205 | 10×φ23 | 5.270 | 0.219 | 425 | 12.8 |
SWP350A | 350 | 224 | 157 | 112 | ≤15 | 120 | 1480 | 310 | 210 | 273 | 35 | 8 | 50×32 | 16 | 225 | 10×φ23 | 8.645 | 0.226 | 565 | 13.9 |
SWP390A | 390 | 315 | 220 | 158 | ≤10 | 120 | 1480 | 345 | 235 | 273 | 40 | 8 | 70×36 | 18 | 215 | 10×φ25 | 12.920 | 0.303 | 680 | 21.1 |
SWP435A | 435 | 450 | 315 | 225 | ≤10 | 150 | 1670 | 385 | 255 | 325 | 42 | 10 | 80×40 | 20 | 245 | 16×φ28 | 24.240 | 0.545 | 1010 | 25.7 |
SWP480A | 480 | 630 | 440 | 315 | ≤10 | 170 | 1860 | 425 | 275 | 351 | 47 | 12 | 90×45 | 22.5 | 275 | 16×φ31 | 38.736 | 0.755 | 1345 | 30.7 |
SWP550A | 550 | 900 | 630 | 450 | ≤10 | 190 | 2100 | 492 | 320 | 426 | 50 | 12 | 100×45 | 22.5 | 305 | 16×φ31 | 76.570 | 1.435 | 2015 | 38.1 |
SWP600A | 600 | 1250 | 875 | 625 | ≤10 | 210 | 2520 | 544 | 380 | 480 | 55 | 15 | 90×55 | 27.5 | 370 | 22xφ34 | 134.100 | 2.493 | 2980 | 53.2 |
SWP650A | 650 | 1600 | 1120 | 800 | ≤10 | 230 | 2630 | 585 | 390 | 500 | 60 | 15 | 100×60 | 30 | 405 | 18×φ38 | 192.720 | 3.210 | 3650 | 65.1 |
