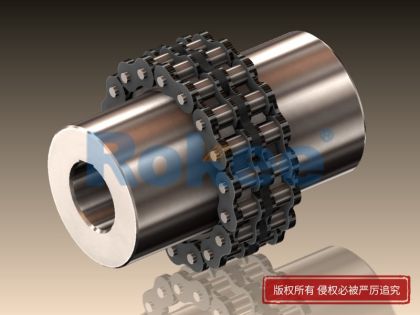

GL链条滚子联轴器

GL链条滚子联轴器利用共用链条将两个带链齿的半联啮合联接，从而传递扭矩的联轴器，结构简单，装拆方便，安装精度要求低，有一定的补偿能力。GL滚子链联轴器是工业传动系统中常用的轴系连接部件，依靠共用链条与两组同齿数链轮的啮合结构传递扭矩与动力，整体构造精简，零部件数量少，整体尺寸紧凑、自重较轻。该产品拆装操作便捷，检修拆装过程中无需移动相连的设备轴体，日常维护难度较低。设备具备一定的轴线偏移补偿能力，可适配轴向、径向及小幅角向偏差工况，对安装精度的适配范围较广。同时，它能够适应潮湿、多尘的复杂作业环境，运行状态稳定，使用寿命稳定。广泛应用于矿山、化工、纺织、农机、起重运输等通用机械传动场景，适配中低速、常规重载的传动工况，是通用性较强的传动衔接配件。

型号	公称扭矩 N ·m	许用转速 rpm		轴孔直径 d₁、d₂ mm	轴孔长度 mm		链号	链条节距 P mm	齿数 Z	D	S	D_k (Max)	L_k (Max)	重量 kg	转动惯量 Kg ·m²	许用补偿量
		不装罩壳	安装罩壳		Y型	J₁型				D	S	D_k (Max)	L_k (Max)			径向 mm	轴向 mm	角向
		不装罩壳	安装罩壳		L					mm						径向 mm	轴向 mm	角向
GL1	125	1400	4500	16	42	一	06B	9.525	14	51.06	4.9	70	70	0.40	0.00010	0.19	1.4	1°
				18	42	一
				18	42	一
				20	52	38
GL2	160	1250	4500	19	42	一	06B	9.525	16	57.08	4.9	75	75	0.70	0.00020	0.19	1.4	1°
				20	52	38
				22	52	38
				24	52	38
GL3	250	1000	4000	20	52	38	08B	12.7	14	68.88	6.7	85	80	1.1	0.00038	0.25	1.9	1°
				22	52	38
				24	52	38
				25	62	44
GL4	400	1000	4000	24	52	一	08B	12.7	16	76.91	6.7	95	88	1.8	0.00086	0.25	1.9	1°
				25	62	44
				28	62	44
				30	82	60
				32	82	60
GL5	630	800	3150	28	62	一	10A	15.875	16	94.46	9.2	112	100	3.2	0.0025	0.32	2.3	1°
				30	82	60
				32	82	60
				35	82	60
				38	82	60
				40	112	84
GL6	790	630	2500	32	82	60	10A	15.875	20	116.57	9.2	140	105	5.0	0.0058	0.32	2.3	1°
				35	82	60
				38	82	60
				40	112	84
				42	112	84
				45	112	84
				48	112	84
				50	112	84
GL7	1600	630	2500	40	112	84	12A	19.05	18	127.78	10.9	150	122	7.4	0.012	0.38	2.8	1°
				42	112	84
				45	112	84
				48	112	84
				50	112	84
				55	112	84
				60	142	107
GL8	2100	500	2240	45	112	84	16A	25.40	16	154.33	14.3	180	135	11.1	0.025	0.50	3.8	1°
				48	112	84
				50	112	84
				55	112	84
				60	142	107
				65	142	107
				70	142	107
GL9	3500	500	2000	50	112	84	16A	25.40	20	186.50	14.3	215	145	20.0	0.061	0.50	3.8	1°
				55	112	84
				60	142	107
				65	142	107
				70	142	107
				75	142	107
				80	172	132
GL10	4800	315	1600	60	142	107	20A	31.75	18	213.02	17.8	245	165	26.1	0.079	0.63	4.7	1°
				65	142	107
				70	142	107
				75	142	107
				80	172	132
				85	172	132
				90	172	132
GL11	7500	250	1500	75	142	107	24A	38.1	16	231.49	21.5	270	195	39.2	0.188	0.76	5.7	1°
				80	172	132
				85	172	132
				90	172	132
				95	172	132
				100	212	167
GL12	12000	250	1250	85	172	132	28A	44.45	16	270.08	24.9	310	205	59.4	0.380	0.88	6.6	1°
				90	172	132
				95	172	132
				100	212	167
				110	212	167
				120	212	167
GL13	20000	200	1120	100	212	167	32A	50.8	18	340.80	28.6	380	230	86.5	0.860	1.0	7.6	1°
				110	212	167
				120	212	167
				125	212	167
				130	252	202
				140	252	202
GL14	33000	200	1000	120	212	167	32A	50.8	22	405.22	28.6	450	250	150.8	2.06	1.0	7.6	1°
				125	212	167
				130	252	202
				140	252	202
				150	252	202
				160	302	242
GL15	40000	200	900	140	252	202	40A	63.5	20	466.25	35.6	510	285	234.4	4.37	1.27	9.5	1°
				150	252	202
				160	302	242
				170	302	242
				180	302	242
				190	352	282

在工业机械动力传动系统中，联轴器是衔接传动轴、传递扭矩的核心部件，直接影响设备运行的稳定性与连续性。GL滚子链联轴器是应用广泛的传动衔接配件，依托链条与链轮的啮合传动模式，适配多种中低速、重载的工业工况。该联轴器整体构造精简，零部件排布规整，摆脱了传统传动连接件结构繁琐、拆装不便的短板。其具备良好的轴系偏差补偿能力，可适配设备运行中产生的小幅径向、轴向与角向偏移，降低轴系错位带来的设备损耗。同时，设备适配性强，对安装工况与精度要求包容度较高，适配矿山、轻工、农机、化工等多个领域的常规传动设备，是兼顾实用性与适配性的通用型传动部件。

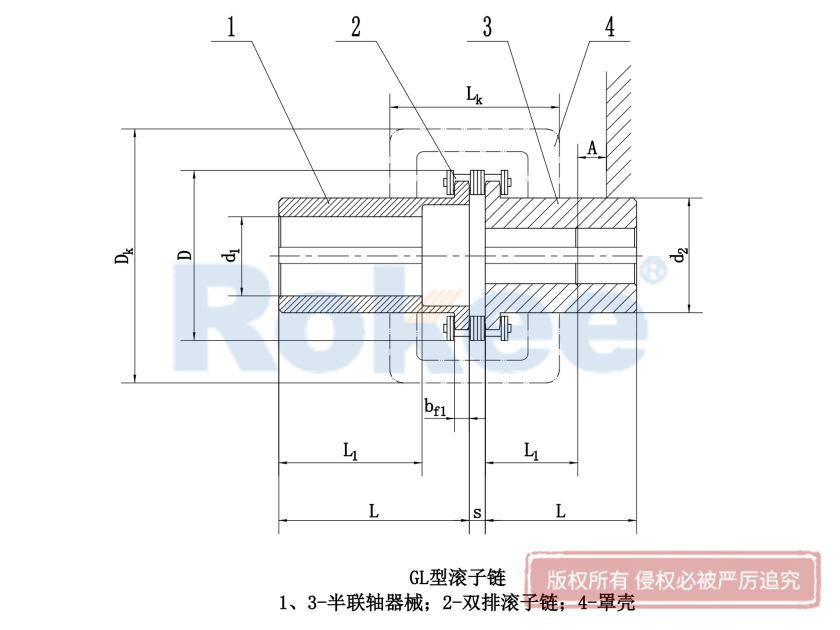

GL滚子链联轴器采用简约化的模块化结构设计，核心传动部件主要包含两组齿数匹配的链轮、一条公用滚子链，搭配配套紧固构件与防护外壳，整体无冗余零部件。两端链轮分别作为独立的半联轴器结构，可稳固对接设备的主动轴与从动轴，通过中间滚子链的啮合衔接，搭建完整的动力传输通道。链轮多采用优质钢材加工成型，经过锻造、精细打磨与热处理工艺，提升齿面的硬度与耐磨性能，减少长期啮合运转产生的磨损损耗。配套防护外壳可隔绝外界粉尘、杂质与水汽，避免链条、链轮啮合部位受外界环境侵蚀，有效延长核心传动构件的使用周期，适配各类露天、多粉尘的复杂作业场景。

GL链条联轴器的核心传动原理为链条链轮啮合传动，依靠统一规格的滚子链同时与两侧对称排布的链轮咬合，实现扭矩与转速的平稳传递。设备运转过程中，主动轴带动一侧链轮转动，通过滚子链的联动作用，驱动另一侧链轮同步运转，进而带动从动轴完成动力传输。这种传动方式传动损耗较小，动力传递连贯性较好，能够适配持续性的机械作业需求。相较于刚性传动部件，该结构具备柔性传动特性，运转过程中可缓冲设备启停、负载变动产生的振动与冲击，弱化机械震动对传动轴、轴承等配套部件的影响，有效降低设备传动过程中的机械疲劳，提升整套传动系统的运转稳定性。

轴系补偿性能是GL联轴器的核心优势之一，也是其适配复杂工况的关键因素。机械设备长期运行中，受安装偏差、设备震动、温度形变等因素影响，传动轴易出现小幅偏移，而该联轴器可兼容这类正常的轴系偏差问题。其链条与链轮的啮合间隙预留合理空间，能够自适应小幅的径向、轴向位移以及角度偏差，避免轴系错位引发的传动卡顿、部件磨损加剧、设备异响等问题。同时，该联轴器对安装精度的适配范围较广，无需高精度校准设备即可完成安装调试，降低了设备装配的操作难度，适配各类中小型工业设备的常规传动改造与新装需求。

在运维与实际应用层面，GL滚子链条联轴器的实用性优势较为突出。其拆装流程简便，检修维护时无需移动对接的两根传动轴，仅需拆卸防护外壳与链条即可完成部件检查、更换与保养作业，大幅缩短设备检修停机时间，提升设备运维效率。整体自重较轻，不会为设备轴系带来额外负载，有助于降低设备整体能耗。凭借稳定的传动表现、便捷的运维方式与宽泛的工况适配性，该联轴器广泛应用于起重运输、轻工加工、农业机械、矿山开采等诸多行业，适配各类中低速、重载的连续作业设备，是工业传动系统中性价比突出的基础配套部件。
