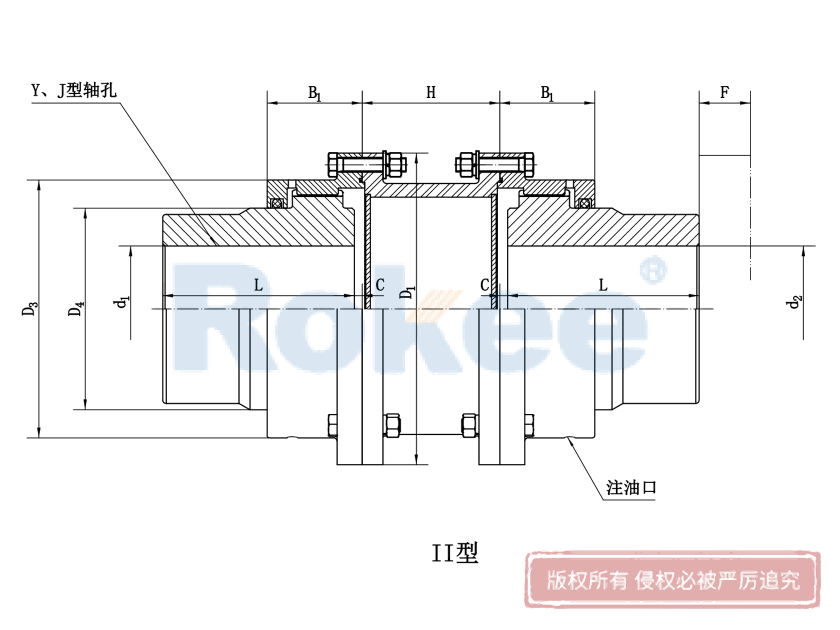

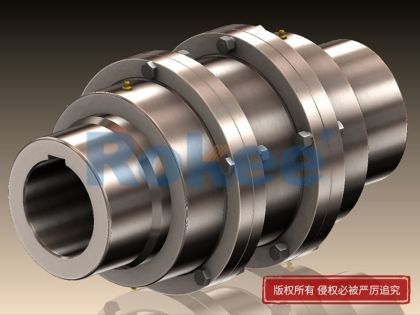

WGT鼓形齿式联轴器带中间接管设计,适用于长距离扭矩传递的场合。WGT鼓形齿联轴器分为I型和II型两种形式,WGT接中间套鼓形齿式联轴器I型为带压盖型,优点在于拆卸压板即可检验、更换外齿;缺点是制作工序叫为复杂重量大价格高。WGT联轴器II型为不带压盖型,优点是价格便宜。WGT鼓形齿式联轴器是齿式联轴器的改进型,相对于直齿联轴器来说可允许的角位移,可改善齿的接触条件,提高传递转矩的能力,延长使用寿命,具有角位移时沿齿宽的接触状态,由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。WGT齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动。
型号 | 公称 转矩 N ·m | 轴孔直径 | 轴孔 长度 L | D | D1 | D2 | D3 | D4 | B | B1 | F | H min | C | C2 | 不含 中间节 重量 kg | 转动惯量 kg · m2 | 润滑脂 总重 kg | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d1、d2 | Y | J1 | I | Ⅱ | I | Ⅱ | I | Ⅱ | I | Ⅱ | ||||||||||||
WGT1 | 800 | 12,14 | 32 | 一 | 122 | 115 | 98 | 88 | 60 | 58 | 50 | 30 | 75 | 30 | 一 | 一 | 5.66 | 4.86 | 0.008 | 0.0063 | 0.085 | 0.04 |
16,18,19 | 42 | 一 | 20 | 14 | 一 | |||||||||||||||||
20,22,24 | 52 | 一 | 10 | 4 | 一 | |||||||||||||||||
25,28 | 62 | 44 | 3 | 3 | 18 | |||||||||||||||||
30,32,35,38 | 82 | 60 | 12 | |||||||||||||||||||
40,42 | 112 | 84 | 12 | |||||||||||||||||||
WGT2 | 1400 | 22,24 | 52 | 一 | 150 | 145 | 118 | 108 | 77 | 68 | 52 | 30 | 80 | 20 | 4 | 一 | 9.78 | 7.48 | 0.021 | 0.016 | 0.09 | 0.06 |
25,28 | 62 | 一 | 10 | 3 | 一 | |||||||||||||||||
30,32,35,38 | 82 | 60 | 3 | 16 | ||||||||||||||||||
40,42,45,48,50,55,56 | 112 | 84 | ||||||||||||||||||||
WGT3 | 2800 | 22,24 | 52 | 一 | 170 | 165 | 140 | 125 | 90 | 80 | 54 | 30 | 80 | 33 | 7 | 一 | 16.7 | 12.2 | 0.047 | 0.033 | 0.17 | 0.10 |
25,28 | 62 | 一 | 23 | 3 | 一 | |||||||||||||||||
30,32,35,38 | 82 | 60 | 3 | 25 | ||||||||||||||||||
40,42,45,48,50,55,56 | 112 | 84 | 16 | |||||||||||||||||||
60,63 | 142 | 107 | ||||||||||||||||||||
WGT4 | 5000 | 30,32,35,38 | 82 | — | 200 | 195 | 160 | 145 | 112 | 90 | 58 | 30 | 100 | 13 | 3 | 一 | 25.6 | 19.6 | 0.098 | 0.073 | 0.25 | 0.15 |
40,42,45,48,50,55,56 | 112 | 84 | 3 | 17 | ||||||||||||||||||
60,63,65,70,71,75 | 142 | 107 | ||||||||||||||||||||
80 | 172 | 132 | ||||||||||||||||||||
WGT5 | 8000 | 30,32,35,38 | 82 | 一 | 225 | 215 | 180 | 168 | 128 | 100 | 63 | 30 | 100 | 23 | 3 | 一 | 35.0 | 26.1 | 0.175 | 0.126 | 0.35 | 0.22 |
40,42,45,48,50,55,56 | 112 | 84 | 3 | 19 | ||||||||||||||||||
60,63,65,70,71,75 | 142 | 107 | ||||||||||||||||||||
80,85,90 | 172 | 132 | ||||||||||||||||||||
WGT6 | 11200 | 32,35,38 | 82 | 一 | 245 | 230 | 200 | 185 | 145 | 112 | 67 | 30 | 100 | 35 | 5 | 一 | 51.6 | 38.0 | 0.295 | 0.213 | 0.40 | 0.29 |
40,42,45,48,50,55,56 | 112 | 一 | 5 | 一 | ||||||||||||||||||
60,63,65,70,71,75 | 142 | 107 | 20 | |||||||||||||||||||
80,85,90,95 | 172 | 132 | ||||||||||||||||||||
100 | 212 | 167 | ||||||||||||||||||||
WGT7 | 16000 | 32,35,38 | 82 | 一 | 272 | 265 | 230 | 210 | 160 | 122 | 74 | 30 | 120 | 45 | 5 | 一 | 68.6 | 45.0 | 0.53 | 0.35 | 0.60 | 0.44 |
40,42,45,48,50,55,56 | 112 | 一 | 15 | 一 | ||||||||||||||||||
60,63,65,70,71,75 | 142 | 107 | 5 | 20 | ||||||||||||||||||
80,85,90,95 | 172 | 132 | ||||||||||||||||||||
100,110 | 212 | 167 | ||||||||||||||||||||
WGT8 | 22400 | 55,56 | 112 | 一 | 290 | 272 | 245 | 225 | 176 | 136 | 81 | 30 | 120 | 29 | 5 | 一 | 79.5 | 55.8 | 0.71 | 0.46 | 0.75 | 0.55 |
60,63,65,70,71,75 | 142 | 107 | 5 | 34 | ||||||||||||||||||
80.85,90,95 | 172 | 132 | 20 | |||||||||||||||||||
100,110,120,125 | 212 | 167 | ||||||||||||||||||||
WGT9 | 28000 | 65,70,71,75 | 142 | 107 | 315 | 305 | 265 | 245 | 190 | 140 | 88 | 30 | 155 | 5 | 5 | 38 | 106.5 | 80.5 | 1.05 | 0.77 | 1.0 | 0.79 |
80,85,90,95 | 172 | 132 | 28 | |||||||||||||||||||
100,110,120,125 | 212 | 167 | ||||||||||||||||||||
130,140 | 252 | 202 | ||||||||||||||||||||
WGT10 | 45000 | 75 | 142 | 一 | 355 | 340 | 300 | 280 | 225 | 165 | 98 | 30 | 155 | 28 | 5 | 一 | 158.8 | 121.8 | 1.87 | 1.54 | 1.3 | 0.9 |
80,85,90,95 | 172 | 132 | 5 | 38 | ||||||||||||||||||
100,110,120,125 | 212 | 167 | 28 | |||||||||||||||||||
130,140,150 | 252 | 202 | ||||||||||||||||||||
160 | 302 | 242 | ||||||||||||||||||||
WGT11 | 63000 | 85,90,95 | 172 | 一 | 412 | 385 | 345 | 325 | 256 | 180 | 112 | 40 | 175 | 15 | 8 | 一 | 216.6 | 169.6 | 3.71 | 2.82 | 1.6 | 1.23 |
100,110,120,125 | 212 | 167 | 8 | 32 | ||||||||||||||||||
130,140,150 | 252 | 202 | ||||||||||||||||||||
160,170,180 | 302 | 242 | ||||||||||||||||||||
WGT12 | 90000 | 120,125 | 212 | 167 | 440 | 435 | 375 | 360 | 288 | 210 | 125 | 40 | 205 | 8 | 8 | 45 | 305.3 | 245.3 | 6.48 | 4.84 | 2.6 | 1.90 |
130,140,150 | 252 | 202 | 32 | |||||||||||||||||||
160,170,180 | 302 | 242 | ||||||||||||||||||||
190,200 | 352 | 282 | ||||||||||||||||||||
WGT13 | 125000 | 140,150 | 252 | 202 | 490 | 480 | 425 | 400 | 320 | 235 | 136 | 50 | 205 | 8 | 8 | 38 | 394.5 | 313.5 | 10.58 | 7.9 | 3.3 | 2.4 |
160,170,180 | 302 | 242 | 32 | |||||||||||||||||||
190,200,220 | 352 | 282 | ||||||||||||||||||||
WGT14 | 180000 | 160,170,180 | 302 | 242 | 545 | 540 | 462 | 440 | 362 | 265 | 158 | 50 | 240 | 10 | 10 | 32 | 529.5 | 430.5 | 17.72 | 13.78 | 4.8 | 3.7 |
190,200,220 | 352 | 282 | ||||||||||||||||||||
240,250,260 | 410 | 330 | 10 | |||||||||||||||||||
WGT15 | 250000 | 160,170,180 | 302 | 242 | 580 | 一 | 488 | 一 | 385 | 280 | 一 | 50 | 240 | 10 | 一 | 43 32 10 | 684.5 | 一 | 25.25 | 一 | 5 | 一 |
190,200,220 | 352 | 282 | ||||||||||||||||||||
240,250,260 | 410 | 330 | ||||||||||||||||||||
280 | 470 | 380 | ||||||||||||||||||||
WGT16 | 315000 | 180 | 302 | 242 | 650 | 一 | 560 | 一 | 440 | 300 | 一 | 50 | 240 | 12 | 一 | 63 32 12 | 948.2 | 一 | 43.7 | 一 | 7 | 一 |
190,200,220 | 352 | 282 | ||||||||||||||||||||
240.250.260 | 410 | 330 | ||||||||||||||||||||
280,300 | 470 | 380 | ||||||||||||||||||||
WGT17 | 400000 | 200,220 | 352 | 282 | 690 | 一 | 600 | 一 | 460 | 325 | 一 | 50 | 280 | 12 | 一 | 48 | 1059 | 一 | 57.37 | 一 | 8 | 一 |
240,250,260 | 410 | 330 | 12 | |||||||||||||||||||
280,300,320 | 470 | 380 | ||||||||||||||||||||
WGT18 | 500000 | 220 | 352 | 282 | 750 | 一 | 650 | 一 | 510 | 350 | 一 | 60 | 280 | 12 | 一 | 73 | 1399 | 一 | 59.37 | 一 | 10 | 一 |
240,250,260 | 410 | 330 | 12 | |||||||||||||||||||
280,300,320 | 470 | 380 | ||||||||||||||||||||
340,360 | 550 | 450 | ||||||||||||||||||||
WGT19 | 630000 | 240,250,260 | 410 | 330 | 775 | 一 | 690 | 一 | 535 | 372 | 一 | 60 | 350 | 12 | 一 | 12 | 1544 | 一 | 110.2 | 一 | 11 | 一 |
280,300,320 | 470 | 380 | ||||||||||||||||||||
340,360,380 | 550 | 450 | ||||||||||||||||||||
WGT20 | 800000 | 260 | 410 | 330 | 825 | 一 | 730 | 一 | 580 | 392.5 | 一 | 60 | 350 | 14 | 一 | 14 | 2099 | 一 | 166.1 | 一 | 13 | 一 |
280,300,320 | 470 | 380 | ||||||||||||||||||||
340,360,380 | 550 | 450 | ||||||||||||||||||||
400 | 650 | 540 | ||||||||||||||||||||
WGT21 | 900000 | 280,300,320 | 470 | 380 | 925 | 一 | 825 | 一 | 620 | 405 | 一 | 60 | 350 | 14 | 一 | 14 | 2482 | 一 | 242.7 | 一 | 20 | 一 |
340,360,380 | 550 | 450 | ||||||||||||||||||||
400,420,440 | 650 | 540 | ||||||||||||||||||||
WGT22 | 1000000 | 320 | 470 | 380 | 950 | 一 | 850 | 一 | 665 | 410 | 一 | 60 | 400 | 14 | 一 | 14 | 2797 | 一 | 299.2 | 一 | 26 | 一 |
340,360,380 | 550 | 450 | ||||||||||||||||||||
400,420,440,450,460 | 650 | 540 | ||||||||||||||||||||
WGT23 | 1120000 | 360,380 | 550 | 450 | 1030 | 一 | 900 | 一 | 710 | 440 | 一 | 60 | 400 | 14 | 一 | 14 | 3183 | 一 | 388.8 | 一 | 29 | 一 |
400,420,440,450,460,480,500 | 650 | 540 | ||||||||||||||||||||
WGT24 | 1400000 | 380 | 550 | 450 | 1060 | 一 | 925 | 一 | 730 | 450 | 一 | 70 | 400 | 16 | 一 | 16 | 3801 | 一 | 482 | 一 | 32 | 一 |
400,420,440,450,460,480,500 | 650 | 540 | ||||||||||||||||||||
520 | 800 | 680 |
