NGCL型带制动轮鼓形齿式联轴器

NGCL鼓形齿式联轴器带有制动轮设计，用于需要制动的场合。

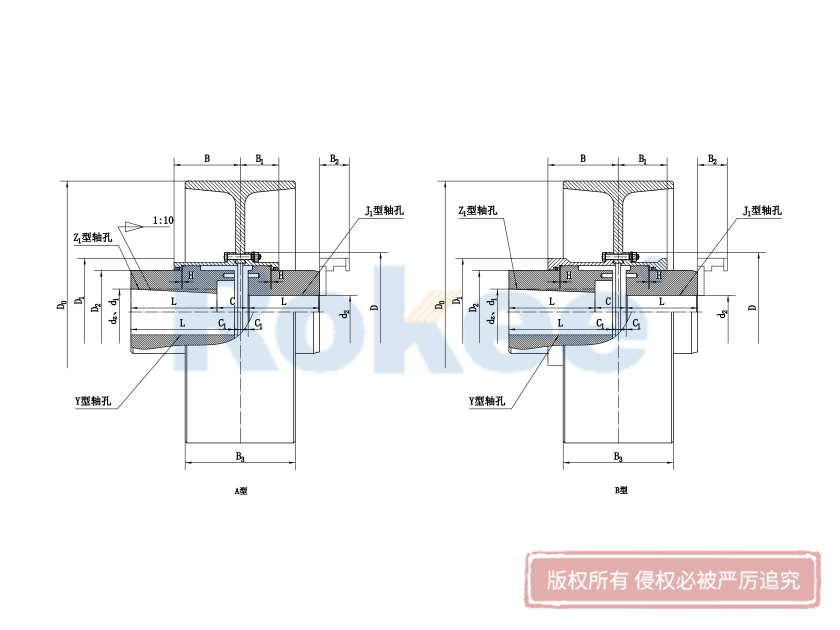

NGCL型带制动轮鼓形齿式联轴器基本参数

型号	公称转距 Tn N·m	许用转速[n] r/min	轴孔直径	轴孔长度		D	D1	D2	C	C1	H	B	B1	B2	D3	B3	转动惯量 kg.㎡	润滑脂用量 ML	质量 kg
			d1、d2、d3	轴孔长度
			d1、d2、d3	Y	J1Z1
NGCL1	355	4000	20-35	38-82		103	71	50	30	8	2	56	42	38	160	68	0.07	51	7.3
NGCL2	630	4000	25-45	44-112		115	83	60	36	8	2	68	48	42	160	68	0.08	70	9.7
NGCL3	1000	3800	28-56	44-112		127	95	75	41	8	2	70	49	42	200	85	0.184	107	15.2
NGCL4	1600	3800	38-65	60-142		149	116	90	41	8	2	74	53	42	200	85	0.237	137	21.4
NGCL5	2800	3000	40-75	84-142		167	134	105	48	8	2.5	84	58	42	250	105	0.595	201	33.1
NGCL6	4500	3000	45-90	84-172		187	153	125	49	9	2.5	85	59	42	250	105	0.754	238	38.5
NGCL7	6300	2400	50-100	84-212		204	170	140	53	9	2.5	93	63	42	315/300	132	1.299	298	61.8
NGCL8	9000	1900	55-110	84-212		230	186	155	64	12	3	112	77	47	400	168	3.939	465	96.5
NGCL9	1400	1500	60-130	107-252		256	212	180	71	13	3	119	80	47	500	210	9.847	561	151
NGCL10	2000	1200	65-150	107-252		287	239	200	65	15	3.5	120	90	47	630/600	165	28.879	734	209
NGCL11	31500	1050	70-170	107-302		325	276	235	77	16	3.5	134	94	47	710/700	198	45.53	956	300
NGCL12	45000	1050	75-200	107-352		362	313	270	94	17	4	164	104	49	710/700	298	50.25	1320	384
NGCL13	63000	950	150-220	202-352		412	350	300	88	18	4.5	165	113	49	800	335	84.7	1600	544
NGCL14	100000	950	170-250	242-410		462	420	335	92	20	5.5	209	157	63	800	335	102.2	3500	736

NGCL型带制动轮鼓形齿式联轴器主要由主动半联轴器、从动半联轴器、鼓形齿套、制动轮以及相应的紧固件组成。其中，主动半联轴器与驱动轴相连，从动半联轴器则与被驱动轴相连，两者通过鼓形齿套实现啮合传动。制动轮则直接安装在从动半联轴器上，便于实现快速制动。鼓形齿套的设计是NGCL型联轴器的核心所在。其齿形呈鼓状，能够有效补偿两轴之间的径向、轴向和角向偏差，提高传动的平稳性和可靠性。同时，鼓形齿的啮合面积大，承载能力强，适用于大功率、重载的传动场合。在传动过程中，主动半联轴器通过驱动轴输入动力，动力经鼓形齿套传递给从动半联轴器，进而驱动被驱动轴旋转。当需要制动时，制动装置作用于制动轮上，通过摩擦力矩使从动半联轴器及被驱动轴迅速停止转动。鼓形齿的啮合传动具有自锁性，即当两轴之间存在相对运动趋势时，鼓形齿的啮合力会增大，从而有效防止传动打滑。这一特性使得NGCL型联轴器在高速、重载的传动场合中表现出色。
