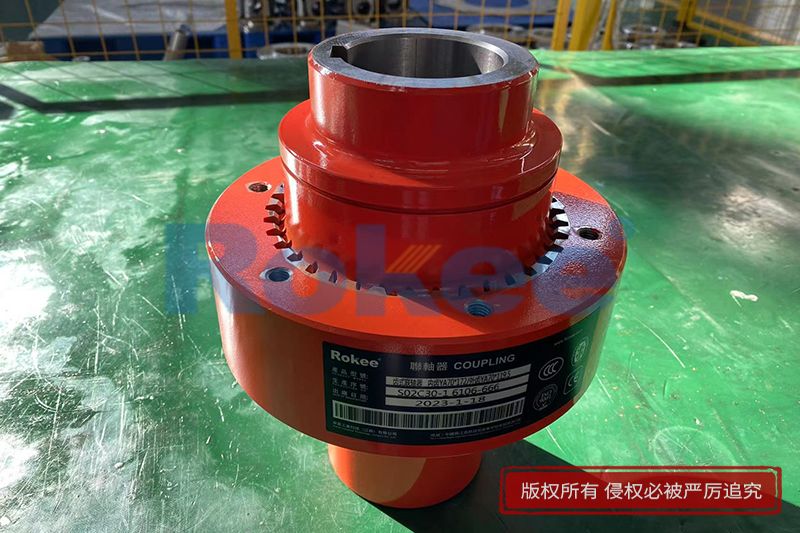

内外齿式联轴器

内外齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。其核心结构包括内齿圈、齿轴套及端盖等主要部件。其中，外齿分为直齿和鼓形齿两种齿形，鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上。这种设计使得鼓形齿联轴器相较于直齿联轴器具有更大的角位移补偿能力。内外齿式联轴器的工作原理是利用内外齿的啮合来实现两半联轴器间的扭矩和旋转运动的传递。在工作过程中，两轴产生相对位移时，内外齿的齿面会周期性地进行轴向相对滑动。这种滑动虽然会形成齿面磨损和功率损耗，但正是通过这种机制，内外齿式联轴器能够补偿两轴之间的相对位移。内外齿式联轴器广泛应用于冶金、矿山、起重运输、石油、化工、通用机械以及航空航天等领域。特别是在需要补偿较大位移和承受较大载荷的传动系统中，内外齿式联轴器更是发挥着不可替代的作用。

在各类机械设备的传动系统中，联轴器承担着连接两根传动轴、传递转动扭矩与动力的关键作用，轴系运行过程中不可避免会出现轴线偏移、震动冲击以及安装偏差等问题，普通刚性联轴器无法适配这类工况，容易加剧设备磨损、引发传动故障，而内外齿式联轴器凭借独特的啮合传动结构，兼顾刚性传动的承载能力与挠性传动的偏移补偿能力，成为重型工业、通用机械领域应用十分广泛的传动连接件，适配大多数中高速、大扭矩的连续运转传动场景，是机械传动体系中不可或缺的基础零部件。

内外齿式联轴器整体结构设计简洁紧凑，核心构件主要分为外齿轴套、内齿圈、密封端盖以及连接紧固件四个部分，整体零部件数量少，装配难度低，同时整体径向尺寸偏小，能够适配空间狭小的设备安装工况。设备运行时，两根需要对接的传动轴分别与两组外齿轴套固定连接，两组外齿轴套共同嵌套在同一个内齿圈内部，内外齿轮齿数保持一致，依靠齿面相互啮合完成动力传递。为了适配轴系运行中的位移变化，内外齿啮合位置预留合理的齿侧间隙，这一处间隙也是联轴器实现偏移补偿的核心结构设计，区别于无间隙啮合的刚性齿轮传动，可控的间隙既不会影响扭矩传递的稳定性，又能给轴线偏移留出调节空间。

从传动运行原理来看，内外齿式联轴器依托渐开线齿轮啮合特性完成动力传输，主动轴带动一侧外齿轴套同步旋转，外齿齿面挤压内齿圈齿面，进而带动内齿圈运转，再通过内齿圈驱动另一侧外齿轴套与从动轴同步转动，实现动力的完整传递。机械设备在生产装配过程中，很难做到两根传动轴完全同轴，运行过程中设备机架形变、轴承磨损、温度形变等因素，还会进一步产生径向偏移、轴向窜动以及角度偏移三类轴系偏差，此时内外齿之间会产生适度的相对滑动与摆动，依靠齿侧间隙抵消各类轴线偏差，避免额外附加应力作用在传动轴、轴承以及设备机体上，从源头减少传动部件的疲劳损伤。

按照外齿齿形结构区分，市面上主流的内外齿式联轴器分为直齿与鼓形齿两种类型，两种结构在传动性能上存在明显差异。早期直齿结构的内外齿联轴器，齿面为平直结构，仅能小幅补偿简单的径向与轴向偏移，当轴系出现角度偏移时，齿面会出现边缘局部受力的情况，齿面磨损速度较快，运行稳定性不足。经过结构优化后的鼓形齿结构，将外齿沿齿宽方向加工为圆弧鼓形，在轴系出现角度偏移时，齿面可以实现全域均匀接触，有效分散齿面受力，大幅提升角度偏移补偿能力，同时降低齿面摩擦损耗，延长整体使用寿命，目前工业现场大多选用鼓形齿结构的内外齿式联轴器，直齿结构已逐步退出主流应用场景。

相较于弹性套柱销、弹性柱销等非金属弹性元件联轴器，内外齿式联轴器具备突出的承载性能优势。其传动核心为金属齿轮啮合，金属基体具备极强的抗疲劳性能与承载能力，能够承受较大的瞬时冲击载荷，适合重载、启停频繁的传动工况；同时结构刚性更强，传动过程中回转间隙小，传动精度更高，不会出现弹性元件形变带来的传动滞后问题。对比其他刚性可移式联轴器，它的综合位移补偿能力更为均衡，可同时兼容三种不同类型的轴线偏差，适配工况范围更广，而且单位体积可以传递更大的扭矩，空间利用率更高，适合大型重型机械设备的传动连接。

该类联轴器广泛应用于冶金轧制设备、矿山输送机械、起重运行机构、水泥建材设备、风机水泵以及船舶传动装置等众多工业领域。冶金行业的轧钢设备长期承受重载冲击，轴系震动幅度大，内外齿式联轴器可以稳定传递大扭矩，同时抵消设备运行产生的轴线偏移；矿山刮板输送机、斗式提升机工作环境粉尘多、负载波动大，金属啮合结构不易受粉尘影响，恶劣工况下依旧可以保持稳定传动；起重机械的行走与起升机构启停频繁，瞬时载荷变化明显，该联轴器能够缓冲冲击载荷，保护电机与减速机等核心动力部件。

想要保障内外齿式联轴器长期稳定运行，合理的润滑维护与规范安装至关重要。齿轮啮合过程中会产生持续滑动摩擦，润滑不足会直接加剧齿面磨损，甚至出现齿面点蚀、胶合失效的问题，因此联轴器内部需要填充专用润滑脂，同时搭配密封端盖与密封圈组成封闭润滑腔体，防止外部粉尘、水汽进入腔体内部污染润滑介质，也避免润滑脂外泄。日常运维过程中，需要定期检查密封件完好度，按照设备运行时长定时补充或更换润滑脂。安装阶段需要控制合理的初始同轴度，虽然联轴器具备偏移补偿能力，但过大的初始安装偏差会让齿面长期处于极限摆动状态，加速零部件损耗，缩短检修周期。

同时该类联轴器也存在自身的性能短板，其依靠金属齿面直接啮合传动，不具备非金属弹性元件的减震降噪能力，高速轻载且对噪音控制要求较高的场景中适用性有限；连续高速运转工况下，齿面滑动摩擦会产生一定热量，需要配合良好的散热结构保障运行安全。在实际选型过程中，需要结合设备负载大小、运行转速、轴线偏移量以及工况环境综合判断，匹配对应的规格与齿形结构，扬长避短发挥其传动优势。

整体而言，内外齿式联轴器是兼顾高承载、强补偿、高可靠性的金属挠性传动部件，依托成熟的齿轮啮合原理，适配工业领域绝大多数重载传动场景，贴合机械设备实际运行中必然存在轴系偏移的客观工况。随着机械装备朝着大型化、重载化、连续化方向发展，传动系统对连接件的承载能力与稳定性要求持续提升，内外齿式联轴器也在持续进行结构优化，通过优化齿形参数、改良基材热处理工艺、升级密封结构等方式，进一步提升耐磨性能、偏移补偿能力与环境适配能力，持续为各类工业机械设备的稳定传动提供可靠保障，在机械传动零部件领域始终占据着不可替代的位置。
