NL尼龙内齿式联轴器

在现代机械传动系统里，联轴器作为衔接主动轴与从动轴的关键基础零部件，承担着动力传递、缓冲减震、补偿轴系安装偏差的核心作用，NL尼龙内齿式联轴器依托材质搭配与齿形结构的合理设计，在中小功率传动领域得到大范围普及，成为泵体、轻工设备、通用机械传动方案里常用的选型品类，从结构设计、原料选材到工况适配，都贴合当下机械设备轻量化、低维保的发展趋势。

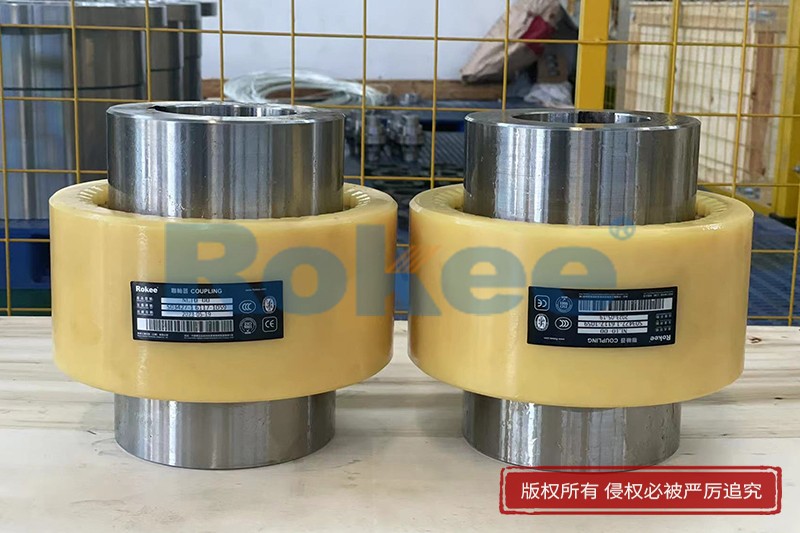

NL尼龙内齿式联轴器整体构造由两件金属外齿轴套与一件一体式尼龙内齿圈组合而成，整机零部件精简，没有繁杂的紧固附属配件，三个构件的装配逻辑清晰，两个外齿轴套分别对应接入驱动设备与从动设备的传动轴，外侧加工均匀排布的渐开线外齿，中间的尼龙内齿圈内壁加工同齿数的内齿，装配完成后内外齿相互咬合，依靠齿面啮合完成扭矩与转速的传输，整套部件拆装时无需拆解设备主体，只需将轴端固定紧固件松开，即可抽出联轴器组件，现场装配与后期检修的操作门槛较低，对现场装配人员的实操经验没有过高要求。外齿轴套的选材以碳素结构钢、铸钢或是优质铸铁为主，原材料经过锻造、精密机加工与热处理工序，齿面经过调质硬化处理，提升齿部抗挤压、抗磨损性能，轴孔根据不同设备轴体形态分为圆柱孔、短圆柱孔与锥孔三种常规样式，配套键槽统一依照国内通用加工标准成型，能够适配市面上绝大多数通用设备的轴径规格，不用额外二次改制轴孔，有效缩短设备配套的加工周期。处于中间位置的尼龙内齿圈是这款联轴器的功能核心，主流选用玻纤增强改性尼龙原料通过一体注塑成型，部分潮湿或是轻微腐蚀工况会选用改性耐水尼龙材质，原料经过定型、时效与加湿处理，改善原生尼龙容易收缩、韧性不足的问题，既保留尼龙本身固有的自润滑属性，又通过玻纤填充提升结构强度与耐磨性能，区别于普通橡胶弹性件，改性尼龙的抗蠕变能力更强，长期持续负载运转不易出现大面积形变、开裂的问题。

从传动运行原理来看，设备启动运转时，主动侧传动轴带动一端外齿轴套同步旋转，外齿通过齿面作用力咬合尼龙内齿圈，内齿圈再依靠内壁齿牙推动另一侧外齿轴套旋转，以此实现动力跨轴传输，轴系在加工、装配过程中难以完全做到同轴度零误差，设备运行受载荷波动、机身热胀冷缩影响还会产生微量位移，这款联轴器依靠尼龙齿体自身的弹性形变，消化轴体出现的径向、轴向与小角度角向偏移，内外齿预留合理啮合间隙，进一步拓宽位移补偿空间，常规工况下可以适配轴向小幅窜动、径向微量错位以及小范围角向偏转，避免轴系不同心带来的额外附加应力，减少轴承、轴体因偏心受力出现过早损耗的概率。相较于全金属齿式联轴器运转时金属齿面干磨产生的尖锐噪音，尼龙材质具备优良的阻尼特性，啮合过程中可以吸收传动产生的高频震动，弱化齿面碰撞摩擦带来的噪声，让整套传动装置运行更平稳，在对作业环境噪音有管控要求的车间场景里优势突出，同时尼龙材料自带绝缘特性，能阻隔轴系运转产生的感应电流传导，适配电机配套精密传感部件的传动连接，规避杂电对精密元器件造成的干扰。

自润滑是NL尼龙内齿式联轴器区别于多数齿式联轴器的突出特性，改性尼龙内部含有润滑组分，内外齿啮合摩擦阶段依靠材质自身析出润滑介质，齿面长期运转不用定期加注润滑油脂，省去油脂加注、油封更换、油污清理等常态化维保工作，既降低设备日常运维投入，也规避润滑油脂渗漏污染物料、生产环境的问题，在食品加工机械、清水泵、纺织设备这类忌油污污染的生产线中适用性显著。受原料物理属性限制，尼龙内齿圈的使用环境存在温度区间约束，适宜在零下二十摄氏度至七十摄氏度区间稳定作业，环境温度长期超标会加速尼龙老化脆化，低温环境超出限定范围则容易出现材质变硬、韧性下降的情况，同时强酸强碱、高浓度有机溶剂持续侵蚀的工况也不适合选用该品类联轴器，化学介质会逐步腐蚀尼龙内齿结构，缩短部件使用周期，超重载、频繁剧烈冲击的破碎、重型锻压设备同样不适用，瞬时峰值载荷容易造成尼龙齿牙崩裂破损，选型阶段需要结合现场工况环境综合考量。

在行业落地应用层面，NL尼龙内齿式联轴器覆盖轻工制造、流体输送、通用机床、橡塑加工等诸多细分领域，流体输送板块里各类清水离心泵、齿轮输油泵、小型润滑泵是主要配套对象，泵体与驱动电机的衔接位置大量采用该联轴器，匹配泵体启停载荷小幅波动、需要减震降噪的工况特点；纺织印染设备中的牵伸辊、梳理机组传动端，包装机械的输送辊轴、分装驱动组件，中小型风机、空气压缩机的传动轴衔接位置，都能见到这款联轴器的应用，部分小型数控机床、物料输送流水线的减速电机输出端，也常选用它衔接动力部件，依托紧凑的外形尺寸，适配安装空间局促的设备结构，整机自重相比同规格金属联轴器更轻，运转时转动惯量更小，设备启停响应更平顺，降低空载启动的能耗损耗。

选型环节需要结合设备实际运行参数综合判定，首要核算设备额定工况扭矩，同时计入启停冲击、短时过载带来的载荷系数，预留合理安全余量，避免选型偏小造成长期过载损伤尼龙齿圈，或是选型冗余过大造成空间与资源浪费，其次核对驱动轴、从动轴的实际直径、键槽规格，匹配对应轴孔形式的联轴器规格，再结合现场环境温度、介质属性更换对应配方的尼龙内齿圈，潮湿工况优选防潮改性原料，轻微粉尘腐蚀环境可搭配防腐涂层处理的金属轴套。日常使用的养护工作操作简便，不用定期拆解保养，只需要在设备例行停机检修时，直观检查尼龙内齿圈齿面磨损状态，查看是否出现局部裂纹、齿牙大面积变薄、塑性变形等异常情况，出现损耗超标后直接更换内齿圈即可继续投入使用，金属外齿轴套只要无磕碰、齿面无严重点蚀，可多次重复搭配新齿圈装配使用，部件更换成本可控，提升设备全生命周期的经济性。

伴随着工程塑料改性工艺持续升级，尼龙内齿圈的原料配方还在不断优化，通过调整填充组分改善耐热、耐化学腐蚀性能，拓宽产品适用工况边界，NL尼龙内齿式联轴器凭借结构实用、维保简便、减震降噪、综合适配性强的综合特质，持续稳固在中小功率挠性传动零部件市场的应用占比，依托标准化的规格体系，能够适配绝大多数通用机械设备的传动改造与新机配套需求，未来随着轻量化装备理念不断深入，该类联轴器还会在更多细分通用机械领域拓展应用场景，持续完善传动配套解决方案。
