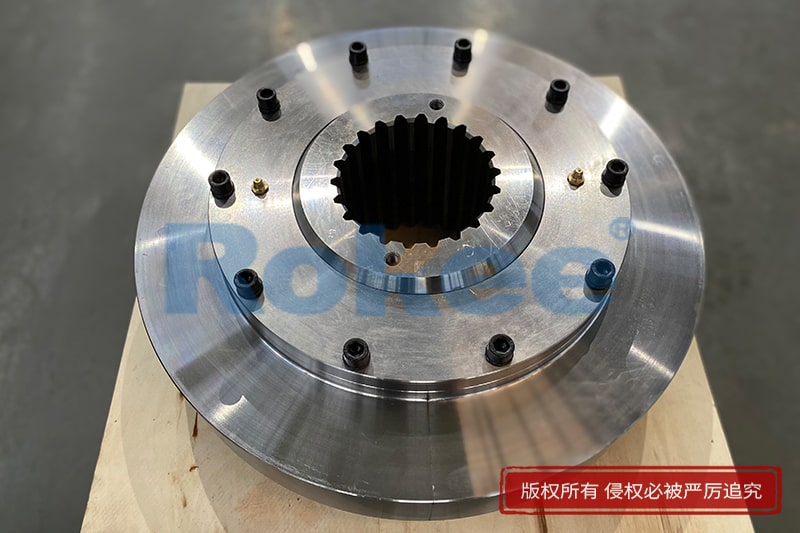

DC鼓形齿卷筒联轴器

在起重、冶金、港口运输等重型机械设备的传动系统中，卷筒传动单元是保障设备稳定作业的核心环节，而联轴器作为连接减速器与钢丝绳卷筒的关键部件，直接决定了传动系统的稳定性、承载能力与使用寿命。DC鼓形齿卷筒联轴器是适配重型卷筒设备的专用挠性传动部件，凭借独特的结构设计与优异的综合性能，广泛应用于各类重载、高频启停、工况复杂的工业设备中，成为重型机械传动系统不可或缺的核心配件。相较于传统联轴器，该类产品兼顾扭矩传递、径向载荷承载与轴线偏差补偿多重功能，有效解决了重型卷筒作业中常见的传动卡顿、部件磨损、安装适配性差等问题。

DC鼓形齿卷筒联轴器整体结构设计紧凑规整，各部件分工明确、配合精密，无冗余结构，能够适配设备狭小的安装空间。其核心组成部分包含带鼓形齿结构的外齿轴套、集成连接法兰的内齿圈外套、具备外球面结构的承载环，同时搭配密封端盖、密封垫圈、润滑孔、排油结构及磨损定位结构等辅助配件，整套部件集成度高，拆装与检修流程简便。设备传动的核心动力来源于内外齿轮的啮合传动，鼓形齿的特殊齿形设计区别于常规直齿结构，齿面呈现弧形过渡形态，能够有效分散传动过程中的齿面应力，避免直齿结构容易出现的局部应力集中、齿面磨损过快、啮合卡顿等问题，大幅提升齿轮啮合的稳定性与耐久性。

DC联轴器的工作运行机制具备双重承载优势，实现了动力传递与载荷承载的分离式作业，这也是其适配重载工况的核心优势。设备运行过程中，外齿轴套与内齿圈相互咬合啮合，形成稳定的扭矩传递结构，将减速器输出的动力平稳传输至卷筒设备，带动卷筒完成钢丝绳收放作业。与此同时，承载环的外球面与内齿圈外套的内承载面紧密贴合，形成可自动调位的球面承载结构，专门用于承接卷筒作业过程中产生的巨大径向载荷，避免径向压力直接作用于齿轮啮合部位，从结构上保护核心传动齿面不受重载挤压损伤。这种分工式结构设计，让扭矩传递与径向承载相互独立、互不干扰，既保障了传动效率，又强化了设备的重载适配能力。

在实际工况运行中，机械设备的安装偏差、设备运行产生的震动、机架轻微形变等因素，都会导致传动轴出现微量轴线偏移，长期运行极易造成传动部件磨损、异响甚至故障停机。DC鼓形齿卷筒联轴器依托鼓形齿的弧形齿面与球面承载结构，具备良好的偏差补偿能力，可有效适配设备运行中产生的微量角向、径向位移，抵消传动过程中的轴线偏移误差，避免硬性传动带来的部件损耗。这种柔性补偿特性能够大幅降低设备传动过程中的冲击与震动，让动力传输更加平稳，有效减少设备运行噪音，提升整套传动系统的运行平顺度。

传动效率与续航稳定性是重型机械配件的核心考核指标，DC鼓形齿卷筒联轴器的齿轮啮合部位采用油浴式润滑模式，配合全套密封防护结构，形成密闭的润滑空间。密封端盖与防水防尘垫圈可有效阻隔外界粉尘、水汽、油污等杂质进入啮合区域，防止齿轮齿面出现锈蚀、积垢、磨损加剧等问题，同时避免内部润滑介质渗漏流失。稳定的润滑环境能够持续降低齿轮啮合的摩擦阻力，保障设备维持较高的传动效率，减少动力传输过程中的能量损耗，适配设备长时间连续作业的需求。在常规工业工况下，设备可承受高频启停、持续重载的作业模式，抗疲劳性能优异，能够适应冶金、港口、矿山等恶劣作业环境。

该类联轴器的适配场景十分广泛，主要应用于各类起重机械的起升机构，多用于连接减速设备输出轴与钢丝绳卷筒，可适配中小型起重设备、冶金专用起重设备、港口装卸机械、矿山提升设备等各类重型装备。针对短卷筒、高精度安装的工况场景，其紧凑的结构优势与稳定的传动性能能够得到充分发挥，同时可适配常规轴伸式减速设备，通用适配性极强。在工业连续化生产作业中，设备启停频繁、载荷波动较大，传统联轴器容易出现松动、磨损、传动失效等问题，而DC鼓形齿卷筒联轴器凭借高强的承载性能与稳定的结构特性，能够有效应对载荷波动带来的冲击，保障生产线持续稳定运行，降低设备故障停机概率。

良好的维护性能让该联轴器在工业应用中更具实用性，设备预留专用润滑加注孔与排油结构，操作人员可定期完成润滑介质的更换与补充，操作流程简单便捷。同时配备的磨损定位结构，可直观判断部件磨损程度，无需拆解整机即可完成日常检测，便于及时掌握设备运行状态，提前预判部件损耗情况，及时开展维护更换工作，规避突发故障。规范的日常维护能够有效延长设备使用寿命，降低设备运维成本，适配工业规模化、常态化的生产作业需求。

从工业应用价值来看，DC鼓形齿卷筒联轴器通过结构优化，解决了传统卷筒联轴器传动不稳、承载能力有限、磨损速度快、维护繁琐等诸多痛点，以紧凑的结构、平稳的传动、优异的重载适配性和便捷的维护特性，适配各类复杂重型工况。在现代工业重型机械智能化、连续化作业的发展趋势下，设备传动系统的稳定性与耐久性愈发重要，该类联轴器能够精准匹配行业使用需求，持续为起重、冶金、港口等行业的机械设备提供可靠的传动保障，助力工业设备提升运行效率、降低运维损耗，具备极高的工程应用价值与普及价值。
